特性
- 适应于高速信号完整性的表贴I/O引脚
- 全金属外壳
- 工业级/军品级温度范围，采用抗振动设计
- 光口形式为LC接口
- 支持速率：0~10G可选
- 波长850nm/1310nm/1550nm/CWDM/DWDM可选,推荐850nm/1310nm
- 传输距离：0~120km可选，推荐10km
- 3V 单电源供电
- 双纤LC接口
- 全金属外壳，焊接式安装
- 使用温度范围：工业级温度 -40℃～+85℃
产品应用：
- 数字雷达阵列
- 点对点光纤通讯
- 机器人通讯通信
- 医疗检测通信
- 航天航空通信
- 工业军工通信
- 船舶铁路通信
- 各种数字光通信系统。
外形尺寸(单位mm)
RJ模块，排针有两种，外壳有两种（10G 1310模块外壳比较大，跟其他不一样），结构图一共三种。 10G模块的排针是一致的，都是带I2C的，为12针，间距0.8mm。三种结构图分别如下：

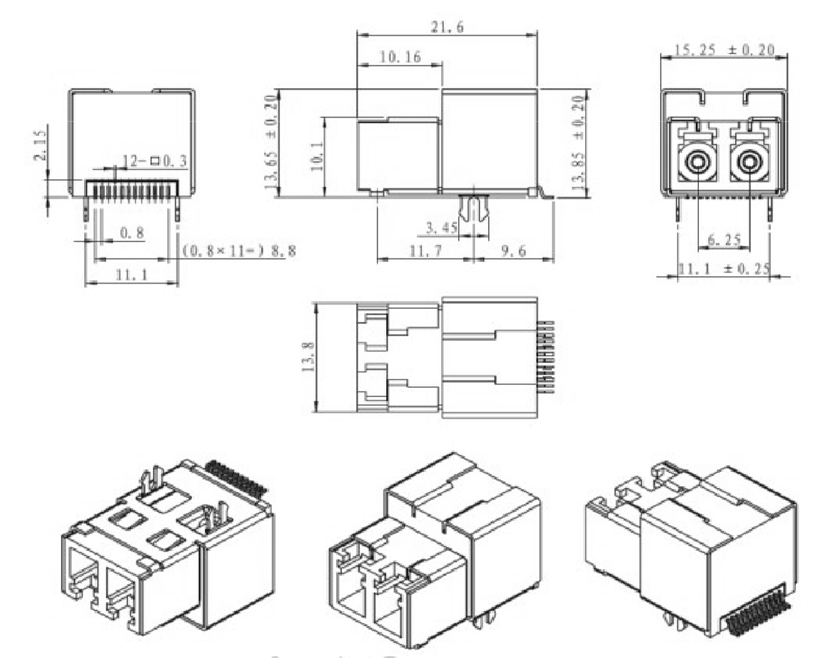

1） 10G 850nm的结构图，带I2C，模块长度21.6mm，管脚数量12针，中心距0.8mm
|
管脚数量 |
管脚中心距 |
管脚焊盘宽度 |
|
12 |
0.8毫米 |
0.3毫米 |

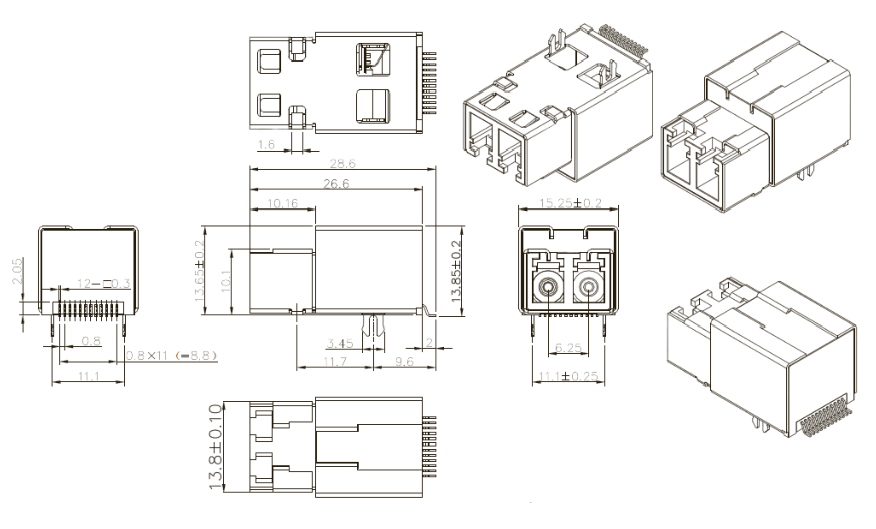

2） 10G 1310nm的结构图，带I2C，模块长度26.6mm，管脚数量12针，管脚间距0.8mm。
|
管脚数量 |
管脚中心距 |
管脚焊盘宽度 |
|
12 |
0.8毫米 |
0.3毫米 |

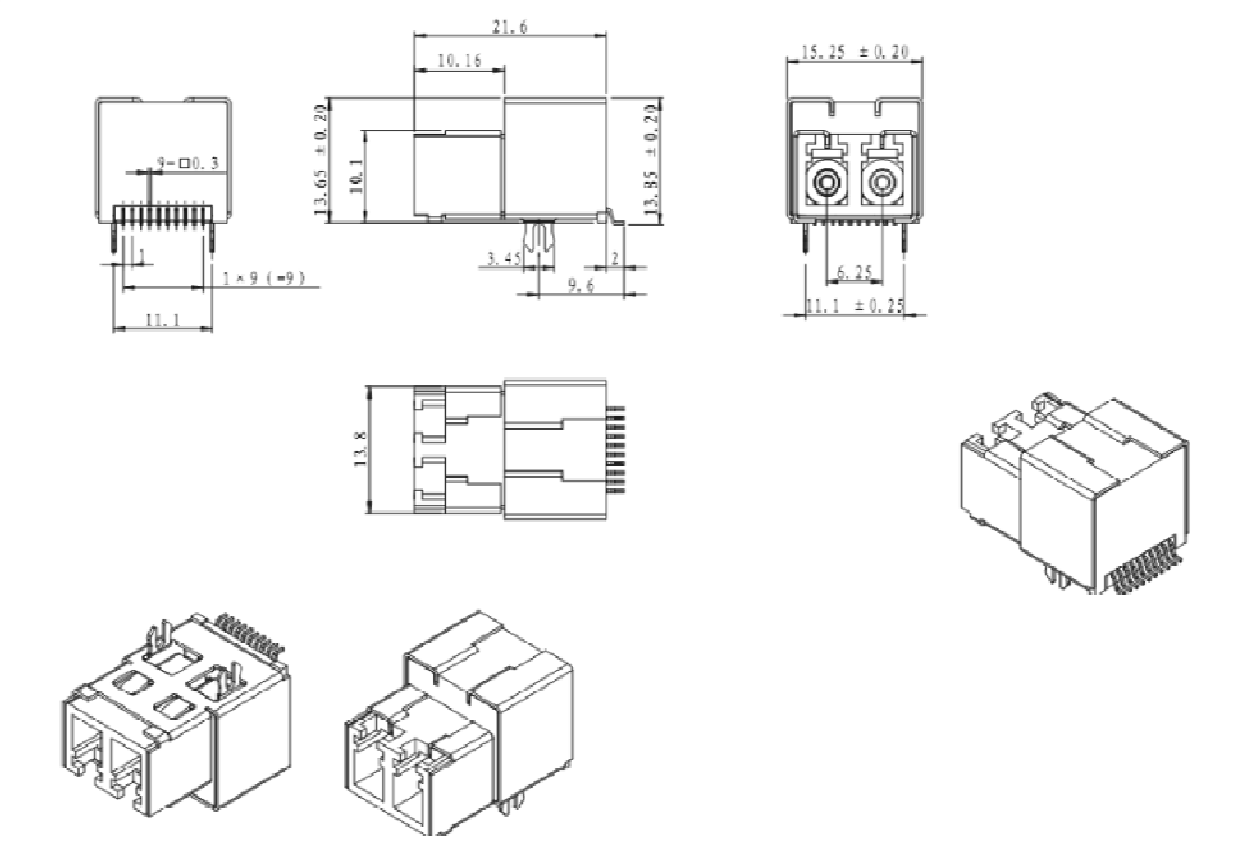

3）低速的模块，一般长度是21.6mm，管脚针数10针，管脚间距1mm，155M-1310nm，1.25G-1310nm，1.25G-850nm，结构图是一样的：
|
管脚数量 |
管脚中心距 |
管脚焊盘宽度 |
|
10 |
1毫米 |
0.3毫米 |
订购信息
|
产品型号 |
描述 |
-xx |
|
FTRJ-8503-02 |
RJ光模块50M～155Mbps 850nm 多模 ,0℃～70℃ |
GC:全国产 空：非全国产 |
|
FTRJ-8503-02I |
RJ光模块50M～155Mbps 850nm 多模 ,-40℃～85℃ |
|
|
FTRJ-1303-10 |
RJ光模块50M～155Mbps 1310nm 10km ,0℃～70℃ |
|
|
FTRJ-1303-10I |
RJ光模块50M～155Mbps 1310nm 10km ,-40℃～85℃ |
|
|
FTRJ-8512-02 |
RJ光模块100M～1.25Gbps 850nm 多模 ,0℃～70℃ |
|
|
FTRJ-8512-02I |
RJ光模块100M～1.25Gbps 850nm 多模 ,-40℃～85℃ |
|
|
FTRJ-1312-10 |
RJ光模块100M～1.25Gbps 1310nm 10KM ,0℃～70℃ |
|
|
FTRJ-1312-10I |
RJ光模块100M～1.25Gbps 1310nm 10KM ,-40℃～85℃ |
|
|
FTRJ-851X-02 |
RJ光模块1G～10Gbps 850nm 多模 ,0℃～70℃ |
|
|
FTRJ-851X-02I |
RJ光模块1G～10Gbps 850nm 多模 ,-40℃～85℃ |
|
|
FTRJ-131X-10 |
RJ光模块1G～10Gbps 1310nm 10KM ,0℃～70℃ |
|
|
FTRJ-131X-10I |
RJ光模块1G～10Gbps 1310nm 10KM ,-40℃～85℃ |
|
注：可定制其它规格产品
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
