产品介绍·
FT-1529Z光纤发射器件，可与FT-2529Z配对使用，配合650nm塑料光纤使用，为工业、发电、医疗、交通和游戏应用等领域提供高性能低成本的光纤通信链路。FT-1529Z与AVAGO的AFBR-1529Z完全兼容，支持工业标准的塑料光纤接口，提供水平结构。FT-1529Z能够适配直径1mm的塑料光纤和直径200μm的PCS光纤，搭配1mm直径的塑料光纤，传输距离最小为50米。FT-1529Z由一颗峰值波长为650nm的高功率LED芯片封装而成，配合1mm芯径的塑料光纤在30mA电流驱动下输出光功率典型值为-2dBm。
产品特点
- 数据传输速率：DC-10MBd
- 低驱动电流
- 最小传输距离：50米（适配1mm塑料光纤）
- 工作温度范围：-40℃至 85℃
- 符合 RoHS 标准
产品应用
- 工厂自动化
- 局域网络
- 音视频应用/游戏应用
- 工业网络和现场总线
- 高压隔离
绝对最大额定值
|
参数 |
符号 |
最小值 |
最大值 |
单位 |
说明 |
|
存储温度 |
Ts |
-40 |
+85 |
℃ |
|
|
工作温度 |
Ta |
-40 |
+85 |
℃ |
|
|
正向平均直流电流 |
IF,AVG |
50 |
mA |
||
|
反向电压 |
VR |
10 |
V |
T=25℃ |
|
|
循环铅焊温度 |
260/10 |
℃/s |
|||
|
ESD |
4000 |
V |
HBM |
光电性能参数（工作温度范围-40℃ - 85℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
说明 |
|
输出光功率 |
PT |
-5 |
-1 |
1 |
dBm |
IF,DC=30mA，注1 |
|
-9 |
-6 |
-4 |
IF,DC=10mA，注1 |
|||
|
-12 |
-10 |
-7 |
IF,DC=3mA，注1 |
|||
|
输出光功率温度系数 |
PT/T |
-0.2 |
%/℃ |
|||
|
峰值辐射波长 |
λP |
645 |
650 |
655 |
nm |
|
|
正向电压 |
VF |
1.85 |
1.95 |
2.4 |
V |
IF,DC=30mA |
|
上升时间 |
Tr |
14.5 |
30 |
ns |
20%-80% |
|
|
下降时间 |
Tf |
14.5 |
30 |
ns |
80%-20% |
注1：搭配1mm塑料光纤，典型值表示在TA=25℃测试

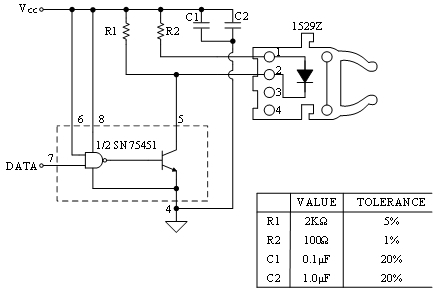

典型应用图
