产品介绍
FT-1522Z/2522Z系列光纤收发器件，配合650nm塑料光纤使用，为工业、发电、医疗、交通和游戏应用等领域提供高性能低成本的光纤通信链路，FT-1522Z在60mA电流驱动下，典型传输距离最小为90米。FT-1522Z/2522Z与AVAGO的HFBR-1522Z/2522Z系列产品完全兼容，支持工业标准的塑料光纤接口，提供水平结构。FT-1522Z/2522Z适配直径1mm的塑料光纤和直径200μm的HCS光纤.
FT-1522Z为发射器，由一颗峰值波长为650nm的高功率LED芯片封装而成，配合1mm芯径的塑料光纤在60mA电流驱动下输出光功率典型值为-5dBm。FT-2522Z为接收器，由一颗集成光电二极管的高增益跨阻放大器构成，输出级为开漏输出，支持最大输出电压为18V。为了提高接收器输出脉宽的稳定性，接收芯片设计了自动脉宽校准电路，脉宽失真在±20ns以内。
产品特点
- 数据传输速率：DC-1MBd
- 典型传输距离：90米
- 输出波形脉宽稳定
- 满足工业级温度范围：-40℃至 85℃
- 符合RoHS标准
产品应用
- 工厂自动化
- 局域网络
- 音视频应用/游戏应用
- 工业网络和现场总线
系统连接指标
收发链路光电参数
|
参数
|
符号
|
最小值
|
典型值
|
最大值
|
单位
|
说明
|
|
信号速率
|
Sr
|
DC
|
1
|
|
MBd
|
|
|
传输距离
|
L
|
50
|
90
|
|
m
|
IF=60mA
|
|
输出从低到高时延
|
TPLH
|
|
47
|
|
ns
|
光纤长度0.1m，
PR=-10dBm
|
|
输出从高到低时延
|
TPHL
|
|
42
|
|
ns
|
光纤长度0.1m， PR=-10dBm
|
|
脉冲宽度失真
|
TP
|
|
-5
|
|
ns
|
光纤长度0.1m， PR=-10dBm
|
|
|
|
-7
|
|
ns
|
PR= -24dBm
|
发射器指标
发射器管脚定义
|
管脚序号
|
管脚名称
|
管脚定义
|
|
1
|
Anode
|
LED阳极
|
|
2
|
Cathode
|
LED阴极
|
|
3
|
NC
|
NC
|
|
4
|
NC
|
NC
|
绝对最大额定值
|
参数
|
符号
|
最小值
|
最大值
|
单位
|
说明
|
|
存储温度
|
Ts
|
-40
|
+85
|
℃
|
|
|
工作温度
|
Ta
|
-40
|
+85
|
℃
|
|
|
正向直流电流
|
IF
|
|
100
|
mA
|
|
|
反向电压
|
VR
|
|
10
|
V
|
T=25℃
|
|
循环铅焊温度
|
|
|
260/10
|
℃/s
|
|
光电性能参数（工作温度范围-40℃ - 85℃，电源电压范围 4.75V<Vcc<5.25V）
|
参数
|
符号
|
最小值
|
典型值
|
最大值
|
单位
|
说明
|
|
1mmPOF光纤输出
|
PT
|
-8
|
-5
|
-3
|
dBm
|
IF=60mA,T=25℃
|
|
-10
|
|
-2
|
IF=60mA
|
|
输出光功率温度系数
|
PT/T
|
|
-0.45
|
|
%/℃
|
|
|
峰值辐射波长
|
PK
|
640
|
650
|
660
|
nm
|
|
|
正向电压
|
VF
|
1.85
|
2.0
|
2.4
|
V
|
IF=60mA
|
|
数值孔径
|
NA
|
|
0.5
|
|
|
|
|
上升时间
|
Tr
|
|
15
|
17
|
ns
|
IF=60mA
|
|
下降时间
|
Tf
|
|
15
|
17
|
ns
|
IF=60mA
|
接收器指标
接收器管脚定义
|
管脚序号
|
管脚名称
|
管脚定义
|
|
1
|
Vo
|
输出端
|
|
2
|
GND
|
芯片地
|
|
3
|
VCC
|
芯片电源
|
|
4
|
RL
|
负载端
|
绝对最大额定值
|
参数
|
符号
|
最小值
|
最大值
|
单位
|
说明
|
|
存储温度
|
Ts
|
-40
|
+85
|
℃
|
|
|
工作温度
|
Ta
|
-40
|
+85
|
℃
|
|
|
循环铅焊温度
|
|
|
260/10
|
℃/s
|
|
|
电源电压
|
VCC
|
-0.5
|
7
|
V
|
|
光电性能参数（工作温度范围-40℃ - 85℃，电源电压范围 4.75V<Vcc<5.25V）
|
参数
|
符号
|
最小值
|
典型值
|
最大值
|
单位
|
说明
|
|
峰值波长
|
λ
|
|
650
|
|
nm
|
|
|
输出0时的输入功率
|
PRL
|
-26
|
|
-1
|
dBm
|
T=25℃
|
|
-25
|
|
-2
|
|
|
输出1时的输入功率
|
PRH
|
|
|
-40
|
dBm
|
VO=5V
|
|
输出低时的输出电压
|
VOL
|
|
0.2
|
0.4
|
V
|
PR=PRLmin
|
|
输出高时的漏电流
|
IOH
|
|
|
100
|
μA
|
PR=0
|
|
电源电流
|
ICCH
|
|
5.2
|
10
|
mA
|
VCC=5V,PR=0
|
|
电源电流
|
ICCL
|
|
5.3
|
10
|
mA
|
VCC=5V,PR=-24dBm
|
|
内部上拉电阻
|
RL
|
800
|
1000
|
1200
|
Ω
|
|

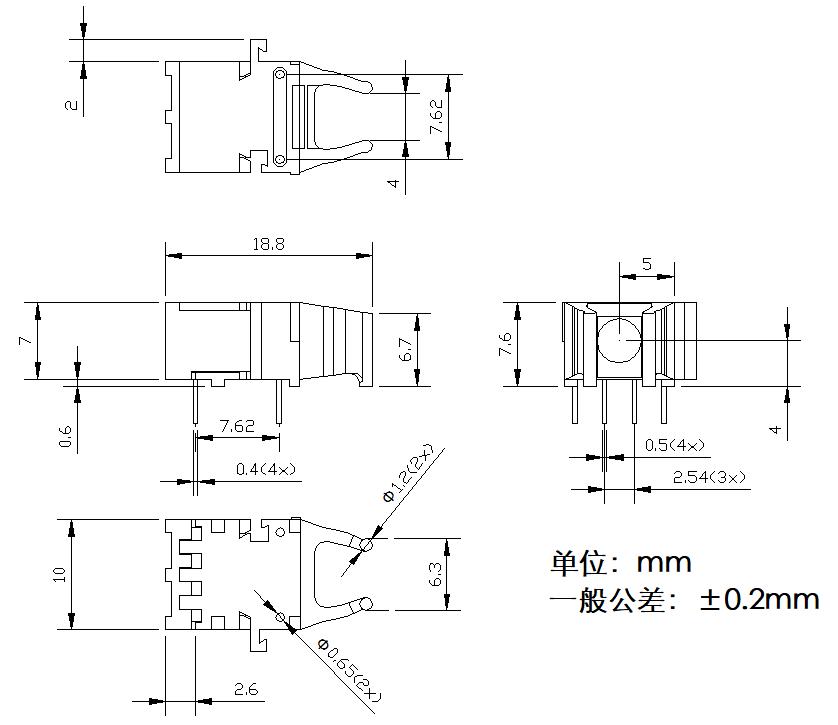

外形尺寸图（FT-1522Z/2522Z）
产品型号列表
|
产品型号
|
说明
|
|
FT-1522Z
|
发射器件
|
|
FT-2522Z
|
接收器件
|
