北亿纤通为客户提供各种型号的光通信，视屏/音频传输类光模块，光模块的波长覆盖800nm ~ 1600nm范围, 可供客户选择的光纤型号有单模，多模及LC、SC、MPO等接口。北亿纤通拥有光器件、光模块生产车间及研发团队，我们的优势组件自供低成本生产即可实现更高的匹配模块生产效率，该技术可有效缩短生产时间，为客户的各种定制化需求提供更快速和更低成本的解决方案。
特性:
- 支持5Gb/s至11.3Gb/s
- 850nm VCSEL激光器
- LC双纤接口
- MMFOM3链路可达300m
- 工作电压+3.3V
- 工作功耗<1W
- 兼容SFF-8472、SFF-8431、SFF-8432与IEE3ae协议
- 工作温度: -40°C~85°C
- RoHS无铅认证
应用:
- 10GBASE-SR/SW以太网
- 10G光纤通道
- SDH/SONET
简述:
北亿纤通 FTVF-851X-02DIxx是小型相机类定制光模块，用于10G多速率链路。符合SFF-8472、SFF-8431、SFF-8432和10G BASE LRM标准；支持4x、8x和10x光纤通道。具有SFF-8472所定义的数字诊断功能（DDM）；符合2011/65/EU RoHS标准。高性能850nmVCSEL发射和高灵敏度PIN接收为MMF OM3上高达300m链路的以太网应用具有优秀表现。
电气特性 (条件: Ta=TOP)
|
参数 |
符号 |
最小 |
典型 |
最大 |
单位 |
注 |
|
储存温度 |
TS |
-40 |
+85 |
°C |
||
|
工作温度(外壳) |
TA |
-40 |
+85 |
°C |
||
|
相对湿度 |
RH |
0 |
85 |
% |
||
|
误码率 |
BER |
0 |
10-12 |
|||
|
最大距离(多模,50μm OM3 2000 MHz-km) |
300 |
m |
||||
|
串行时钟 |
t_serial-clock |
100 |
kHz |
|||
|
工作电压 |
Vcc |
3.135 |
3.465 |
V |
||
|
工作电流 |
Icc |
300 |
mA |
|||
|
发射部分: |
||||||
|
输入差分阻抗 |
Rin |
100 |
Ω |
1 |
||
|
单端输入直流容差 (参考VeeT) |
V |
-0.3 |
4 |
V |
||
|
差分输入电压摆幅 |
Vin,pp |
180 |
700 |
mV |
2 |
|
|
接收部分: |
||||||
|
单端输出直流容差 |
V |
-0.3 |
4 |
V |
||
|
查分数出电压 |
Vo |
180 |
850 |
mV |
||
|
输出上升时间下降时间 |
Tr/Tf |
30 |
ps |
3 |
||
注:
- 直接连接到TX数据输入引脚，从引脚到激光驱动器IC的交流耦合。.
- SFF-8431 Rev 3.0
- 20%～80%
光学特性 (条件: Ta=TOP)
|
参数 |
符号 |
最小 |
典型 |
最大 |
单位 |
注 |
|
发射部分: |
||||||
|
中心波长 |
λt |
840 |
850 |
860 |
nm |
|
|
RMS谱宽 |
△λrms |
0.45 |
nm |
|||
|
平均光功率 |
Pavg |
-6 |
-1 |
dBm |
1 |
|
|
消光比 |
ER |
3.5 |
dB |
|||
|
发射色散成本 |
TDP |
3.9 |
dB |
|||
|
相对强度噪声 |
Rin |
-128 |
dB/Hz |
|||
|
光回损容差 |
20 |
dB |
||||
|
接收部分: |
||||||
|
中心波长 |
λr |
830 |
870 |
nm |
||
|
接收灵敏度 (OMA) @ 10.3Gb/s |
Sen |
-10 |
dBm |
2 |
||
|
过载 |
Sat |
-1 |
dBm |
3 |
||
注:
- 平均光功率仅供参考（3ae）.
- 灵敏度测试符合协议3ae..
- 接收过载功率使用OMA表达.

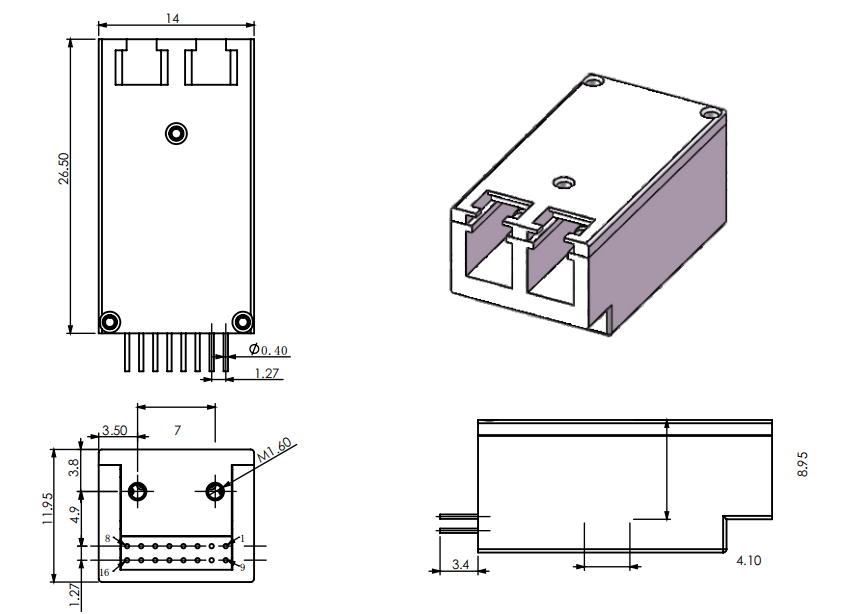

结构件
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
